Neste artigo, desmistificamos a Curva S na construção civil. Abordamos sua definição, a interpretação adequada e, principalmente, estratégias para assegurar que o gráfico reflita a realidade, evitando distorções.
📌 O que é a Curva S e por que apresenta esse formato?

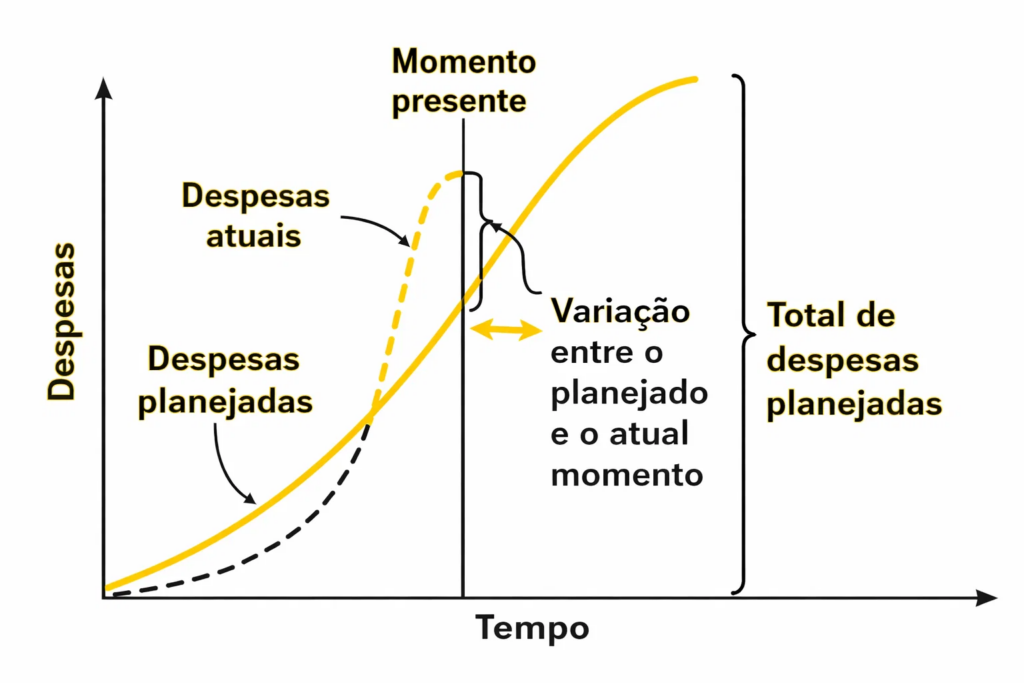

A Curva S constitui uma representação gráfica matemática que correlaciona a quantidade de trabalho investido (ou os custos) ao longo do tempo do projeto. O eixo vertical (Y) representa, em geral, o avanço físico acumulado ou o desembolso financeiro, enquanto o eixo horizontal (X) indica a linha do tempo.
O formato em “S” decorre do ciclo de vida típico de projetos:
- Início lento (Mobilização): O projeto inicia com mobilização gradual. A equipe realiza planejamento, instalação do canteiro de obras e contratações iniciais, resultando em crescimento suave no gráfico.
- Aceleração (Ponto de Inflexão): Na fase de execução intensiva, o consumo de materiais, mão de obra e custos aumenta significativamente, gerando inclinação acentuada no meio do gráfico.
- Desaceleração (Maturidade/Assíntota superior): A obra atinge os acabamentos e entregas finais, com redução no ritmo de gastos e estabilização da curva na porção superior do “S”.
📌 Como interpretar a Curva S: Planejado x Realizado

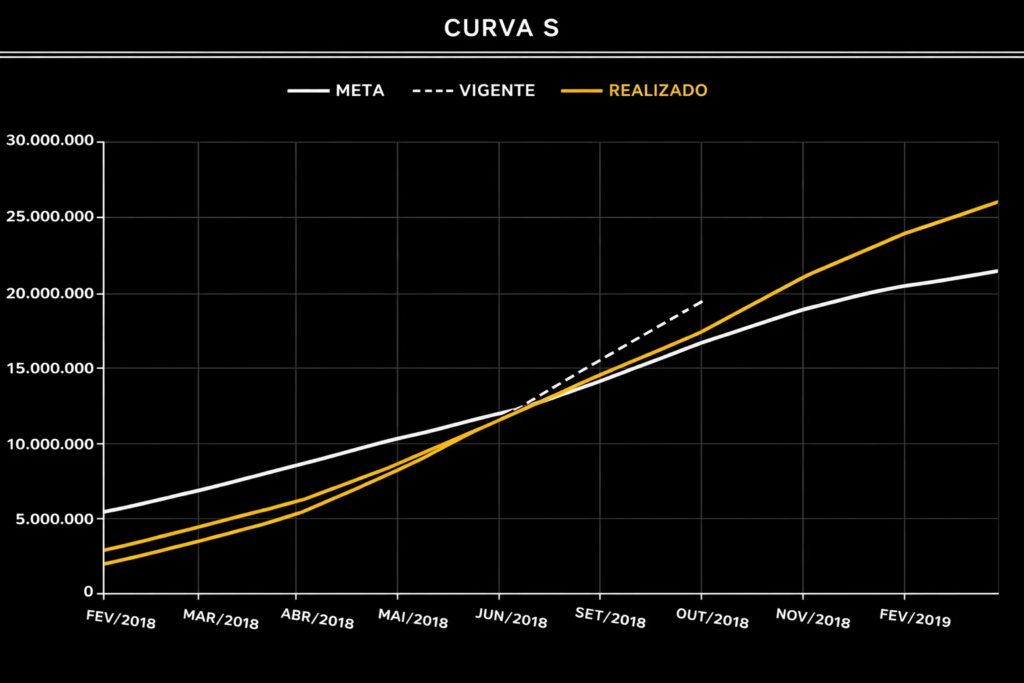

A Curva S é uma técnica essencial de controle gerencial. Inicialmente, estabelece-se a linha de base (baseline), correspondente às estimativas do planejamento original. Durante a execução, traça-se a linha do “Realizado” para comparação.
Ela consolida dados de diversas naturezas como horas-homem, avanço físico, custos financeiros ou alocação de recursos, e pode ser expressa tanto em valores absolutos quanto em percentuais.
Duas interpretações principais identificam desvios na gestão de obras:

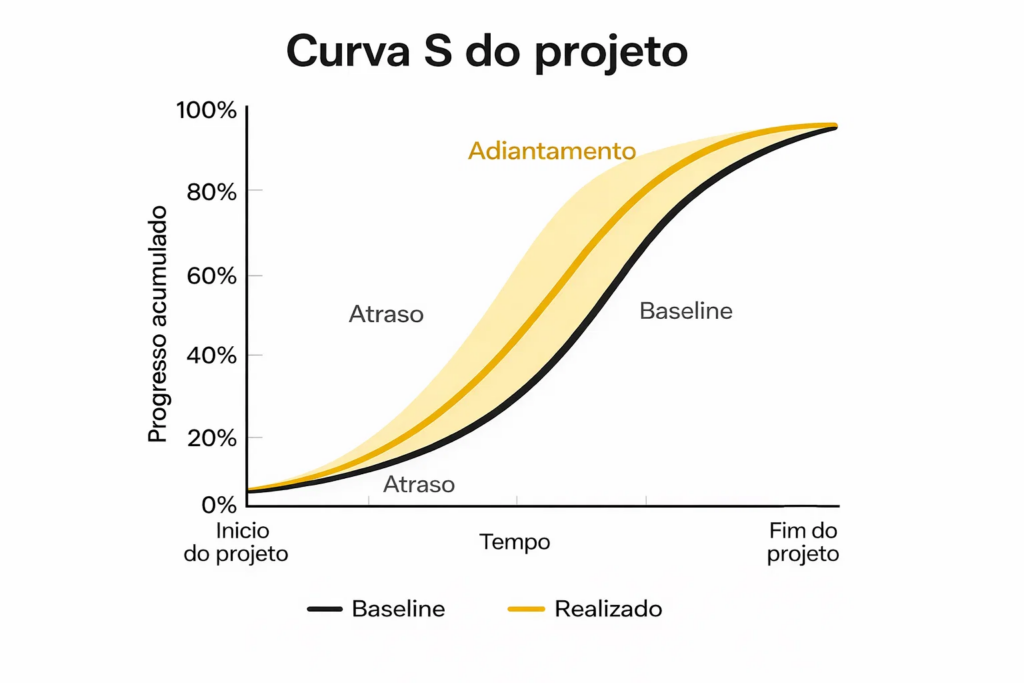

- Deslocamento horizontal (Prazo): Se a curva do “Realizado” desloca-se para a direita em relação ao “Planejado”, a obra apresenta atraso. Deslocamento para a esquerda indica adiantamento.

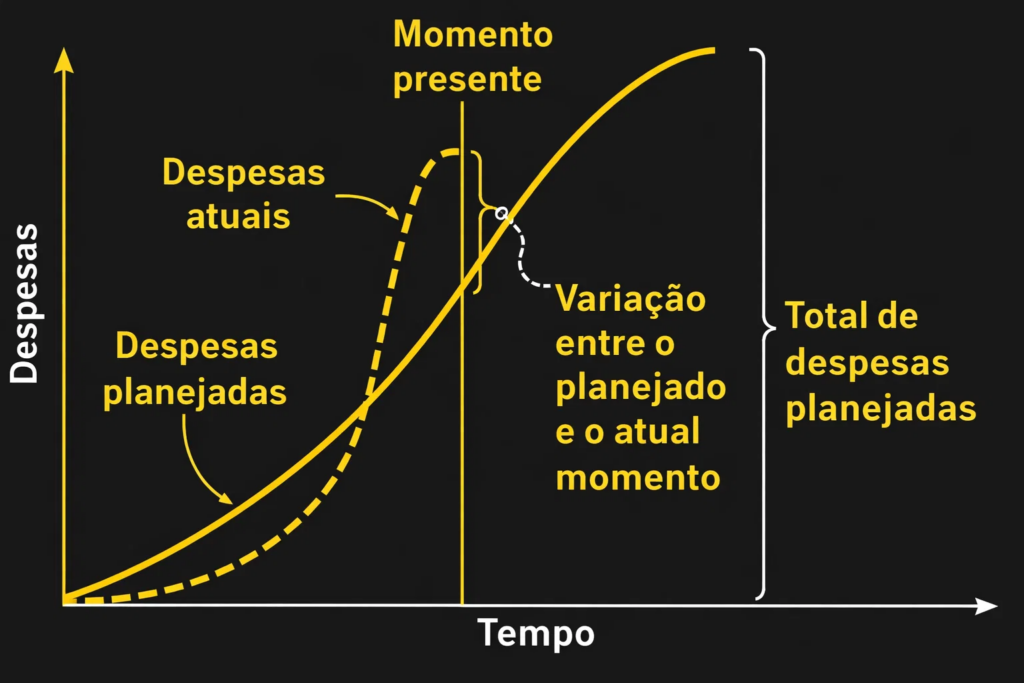

- Deslocamento vertical (Custo/Avanço): Avalia se os gastos financeiros ou o avanço físico superam ou ficam aquém do orçamento e esforço previstos para o período.
📌 O “Ponto Cego” da Curva S e seus riscos de distorção
A Curva S é uma ferramenta robusta para monitorar a saúde do projeto e mitigar riscos. Contudo, trata-se de uma representação matemática que depende exclusivamente dos dados fornecidos, sem validação inerente.
Considere o seguinte cenário hipotético: a equipe de obras reporta a concretagem de 100 m² de laje, com consumo de “X” em materiais e horas de trabalho. A Curva S registra esse esforço, elevando a linha do “Realizado” e indicando progresso.
Entretanto, o gráfico omite um detalhe crítico: a execução utilizou a Revisão 02 do projeto, enquanto o escritório já havia aprovado a Revisão 05, que por problema de controle e/ou comunicação, não foi enviada para a obra em substituição à Revisão 02. Conclusão: o gráfico de Curva S apresentava avanço, mas na verdade, como a execução utilizou o projeto errado, o serviço necessitou ser demolido e refeito / ajustado. O que aparentava evolução era, na verdade, retrabalho oneroso, mascarando desperdícios financeiros e atrasos potenciais. Em obras sem gestão digital de documentos, a Curva S deixa de representar a realidade e passa a ilustrar intenções não validadas.
📌 Como utilizar a Curva S sem conflitos na Gestão de Obras
Para que a Curva S funcione como um diagnóstico preciso, sem ocultar irregularidades no canteiro, adotam-se as seguintes práticas:
- Crie uma linha de base (baseline) realista: Planejamentos originais falhos inviabilizam comparações futuras. Evite superestimar a mobilização inicial ou saturar o cronograma final.
- Cruze os dados: Analise a Curva S em conjunto com relatórios de status, controle de horas e histogramas de mão de obra, promovendo gestão eficiente.
- Garanta a integridade dos dados: O avanço reportado deve corresponder ao executado corretamente. Isso exige eliminar a circulação de plantas desatualizadas no canteiro.
Planejamento com mais clareza X ConstruCode
A precisão do planejamento depende da informação precisa na execução. Por isso, um sistema de coordenação de projetos voltado à execução é indispensável.
A ConstruCode elimina a desconexão entre escritório e canteiro. Nossa tecnologia assegura que, no momento da aprovação de uma nova revisão de projeto, ela se torne a única versão acessível à equipe de campo.
Sem impressos obsoletos. Sem retrabalhos que drenam recursos. Com a ConstruCode, a Curva S reflete a realidade absoluta, protegendo cronograma e lucratividade.
Pronto para gráficos verídicos e canteiros alinhados ao projeto correto?
PERGUNTAS FREQUENTES
Gráfico que mostra o acúmulo de custos, horas ou avanço físico ao longo do tempo da obra. Tem formato “S”: lento no início (mobilização), rápido no meio (execução) e lento no fim (acabamentos).
Serve para comparar planejado vs. realizado. Identifica atrasos, estouros de orçamento e problemas no projeto, ajudando na tomada de decisões.
Eixo X: tempo. Eixo Y: custo/esforço. Curva deslocada horizontalmente = atraso ou antecipação em relação ao planejado / maior ou menor desembolso financeiro em relação ao planejado.
Mais do que apenas “aprovar” ou “reprovar” um serviço, ferramentas modernas permitem classificar a qualidade (ex: sistemas de 1 a 5 estrelas) e vincular fotos e áudios à tarefa. Isso cria um histórico detalhado que comprova o padrão de entrega da construtora, facilita auditorias futuras e gera estatísticas sobre quais tipos de serviço costumam apresentar mais problemas, permitindo atuar na causa raiz.
Dados incorretos do canteiro, como retrabalhos por plantas desatualizadas, mascaram prejuízos como “avanço”. Use sistemas digitais para dados em tempo real e análise combinada.
